BNC525六通道數字延遲/脈沖發生器

發布時間：2024-01-24 09:17:07     瀏覽：2101

Berkeley Nucleonics Corporation (BNC)525型是一種突破性的新型便攜式脈沖/延遲發生器，以小巧經濟的封裝提供了全面的功能。其尺寸為7.125英寸 x 5.1英寸 x 1.5英寸，大約相當于一本小書或外置硬盤的大小，是同類產品中通道密度最高的選擇。不過，您絕對不會對它的性能、功能或編程選項感到失望。這是一款經濟實惠的脈沖/延遲發生器，它并沒有以此犧牲性能或功能!

525型可以通過標準USB充電器、筆記本電腦USB端口或便攜式電池組供電——這對于經常在旅途中的工程師來說非常方便。525型可以使用其圖形用戶界面進行控制，該界面消除了笨重的前面板組件，并降低了機械問題的可能性。它具有出色的定時和觸發靈活性，包括20MHz的重復頻率、4ns的定時分辨率、小于50ps的RMS抖動以及內部或外部觸發選項。可以為每個通道選擇輸出，使用戶能夠在各種研究項目中觸發、門控或脈沖各種設備，滿足不同需求。單脈沖、連續、突發、占空比和周期計數都是每個通道可選的功能。同時也支持寬脈沖，寬度范圍為10ns至1000s，延遲范圍從觸發開始到1000s。外部觸發信號峰值電壓可達30V，寬度最低可達20ns。您還可以選擇觸發沿的類型-上升沿或下降沿。這款產品對于曾經停產的皮秒脈沖實驗室 #PSPL2600C脈沖發生器進行了重大升級。

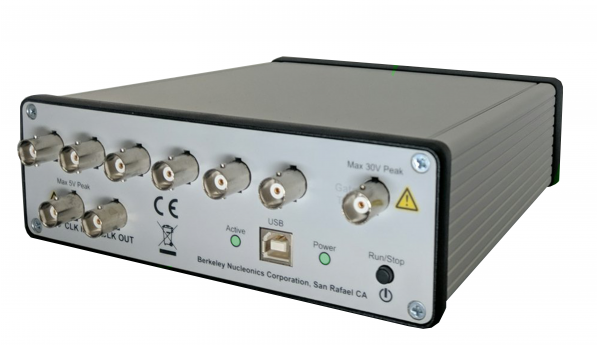

BNC525六通道數字延遲/脈沖發生器

特征:

通道數：6 個獨立輸出

分辨率：4 ns

寬度/延遲精度：10 ns + 0.0001 x 設置

通道間抖動：< 250 ps RMS

輸出脈沖幅度：TTL

電源：標準USB


規格：

內部速率發生器
頻率（周期）范圍0.001Hz 至 20MHz（1000s 至 50ns）
分辨率和準確性4納秒
抖動< 50 ps RMS
突發/占空比模式1 至 1,000,000 個脈沖
時基100 MHz，低抖動 PLL
振蕩器50 MHz、50 ppm 晶體振蕩器
脈沖控制模式內部速率發生器，外部觸發/柵極
系統輸出模式單次、連續、突發、占空比、循環計數
脈沖和周期計數器32 位
同步更新模式根據命令更新寬度和延遲


脈沖延遲生成
寬度/延遲分辨率4納秒
寬度范圍10 納秒 - 1000 秒
寬度精度10 ns + 0.0001 x（寬度 + 延遲設置）
延遲范圍±1000 秒
延遲精度5 ns +（0.0001 x 延遲設置）
復 用任何或所有通道都可以組合到任何或所有輸出。
通道輸出模式單脈沖、正常、突發、占空比
通道控制模式內部觸發或外部門控。每個通道可以獨立設置為任何模式。
抖動（通道到通道）<：250 ps RMS


運輸尺寸12x10x5 英寸
裝運重量5 磅
