EZ-PT86-AL-SP相位穩定0.086半剛性同軸電纜EZ Form

發布時間：2024-05-10 09:22:03     瀏覽：1795

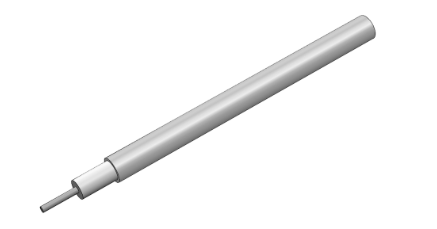

　　EZ-PT86-AL-SP相位穩定0.086半剛性同軸電纜EZ Form是一款專為高相位穩定性且幾乎不需要溫度相變的應用而設計的電纜。以下是該電纜的詳細介紹：

　　1. 型號與規格：

　　- 電纜型號：EZ-PT86-AL-SP

　　- 規格：0.086英寸的半剛性同軸電纜

　　2. 導體與介質：

　　- 中心導體直徑：0.0226英寸，采用SPC材料

　　- 外導體：半剛性鍍銀鋁材料，提供優良的屏蔽效果(>165分貝)

　　- 電介質：采用含氟聚合物，沒有典型的"特氟龍膝關節效應"，并且提供出色的電氣性能

　　3. 電氣性能：

　　- 標稱阻抗：50.0 Ω，阻抗裕量：±2.5 Ω

　　- 傳播速度：78.00%，保證信號快速傳輸

　　- 最大工作頻率：66GHz，覆蓋廣泛應用場景

　　- 在不同頻率下(如0.5GHz、1.0GHz等)，電纜的衰減、功率容量等性能均有詳細列出

　　4. 機械特性：

　　- 內折彎半徑(最小)：0.250英寸，便于某些場景下的安裝和使用

　　- 重量：每100英尺1.40磅，提供了較好的輕便性和便攜性

　　5. 工作環境：

　　- 工作溫度范圍：-55攝氏度至+125攝氏度，適應多種環境條件

　　- 符合RoHS規范，確保環保和安全性

　　6. 相位穩定性：

　　- 該電纜特別強調了其相位穩定性，以滿足對相位控制要求較高的應用場景。


衰減
頻率DB / 100 FT 典型值
0.5 GHz14 db
1.0 GHz20 db
5.0 GHz45 db
10.0 GHz65 db
18.0 GHz93 db
功率
頻率瓦 CW @ 20 °C（最大值）
0.5 GHz300 W
1.0 GHz235 W
5.0 GHz105 W
10.0 GHz73 W
18.0 GHz54 W
