204系列層壓晶圓DIP插座ANDON

發布時間：2024-06-21 09:43:44 瀏覽：1663

　　　204系列層壓晶圓DIP插座由ANDON公司生產，它采用FR-4環氧樹脂(層壓板)作為絕緣材料，并獲得了UL 94V-0的認證。這款插座適用于DIP間距的元件，提供了多種引腳(PIN)數量和接觸材料選擇，包括鍍金/鍍金的黃銅(ASTM-B16)和鍍錫鉛/鍍金的鈹銅(ASTM-B194)。其工作溫度范圍為-65°C至+140°C。

204系列層壓晶圓DIP插座ANDON

　　插座的標準插入力為平均9盎司(oZ.)，標準撤出力為至少2盎司(oZ.)。此外，還提供了其他類型的插入力和撤出力選項，以滿足不同的應用需求。

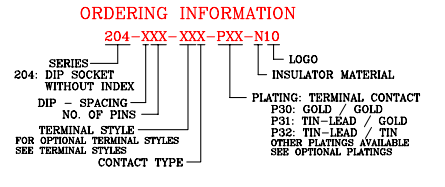

　　在訂購信息方面，產品代碼為204-XXX-XXX-PXX-N10，其中XXX-XXX代表特定的引腳數量和其他選項，PXX代表引腳鍍層，N10代表無索引版本。

204-XXX-XXX-PXX-N10

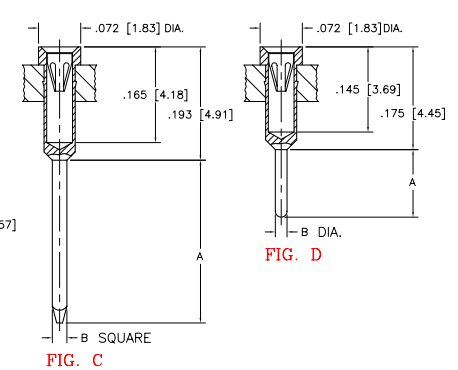

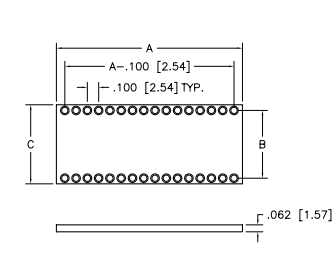

　　該系列插座的尺寸和規格以英寸和毫米為單位進行了詳細說明，包括PIN的直徑(DIM "A")、PIN之間的間距(DIM "B")以及整體尺寸等。

SERIES 402 WAFER CHART
PIN	DIM“A”	DIM "B"	DIM“C”
6	.300[7.62	.300 [7.62]	400 [10.16]	306
8	.400[10.16			308
10	500 [12.70]			310
14	700 [17.78]			314
16	800 [20.32]			316
18	900 [22.86]			318
20	1.000 [25.40]			320
22	1.100 [27.94			322
24	1.200[30.48]			324
28	1.400 [35.56]			328
24	1.200 [30.48	.600 [15.24]	.700 [17.78]	624
28	1.400 [35.56]			628
30	1.500[38.10]			630
32	1.600 [40.64]			632
36	1.800 [45.72]			636
40	2.000 [50.80]			640
42	2.100 [53.34]			642
48	2.400 [60.96]			648
24	1.200[30.48	900 [22.86]	1.000 [25.40]	924
28	1.400[35.56		.000 [25.40]	928
32	1.650 [41.91]		1.050 [26.67]	932
50	2.500[63.05]		.000 [25.40]	950
52	2.600[66.04]		1.000 [25.40]	952
64	3.250 [82.55]		1.050 [26.67]	964
