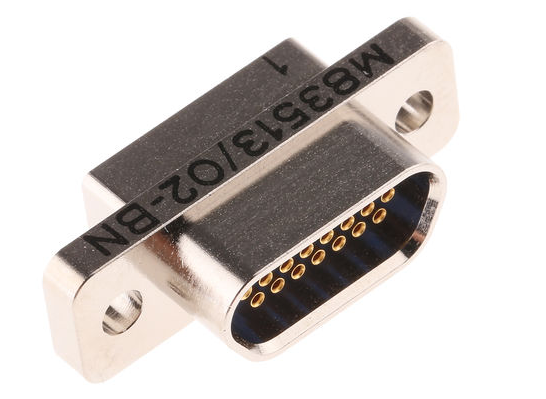

Glenair M83513/02-BN Micro-D連接器

發布時間：2025-11-11 10:27:34 瀏覽：374

　　M83513/02-BN 是由 Glenair 公司生產的一款高性能 Micro-D 連接器，屬于軍用規格 D-Sub 連接器系列。該產品符合 MIL-DTL-83513軍用標準，專為需要高可靠性和環境適應性的嚴苛應用場景設計。

　　規格參數

　　連接器類型：Micro-D 母頭插座 (Socket)

　　位數：15針 (15 Position)

　　排數：2排

　　端接方式;焊杯 (Solder Cup)

　　安裝角度：直式 (Straight)

　　外殼材料：鋁合金 (Aluminum Alloy)

　　外殼鍍層：化學鍍鎳 (Electroless Nickel)

　　觸點材料：磷青銅 (Phosphor Bronze)

　　觸點鍍層：鍍金 (Gold Over Nickel)

　　額定電流：3A (最大值)

　　工作溫度：-55°C 至 +150°C

　　插拔壽命：500次插拔循環

　　適用線規：26 AWG (實心或絞合線)

　　絕緣材料：LCP (液晶聚合物)

　　磁導率：2.0 μΩ (最大值)

　　產品尺寸：23.75 × 15.98 × 7.87 mm

　　選型：

M83513/01 &/02 Solder Cup Part Numbers
Layout	Config.	Electroless Nickel Plated Aluminum Shell	Cadmium Plated Alumin um Shell	Passivated Stainless Steel Shell
9P	Plug	M83513/01-AN	M83513/01-AC	M83513/01-AP
9S	Receptacle	M83513/02-AH	M83513/02-AC	M83513/02-AP
15P	Plug	M83513/01-BN	M83513/01-BH	M83513/01-BP
15S	Receptacle	M83513/02-BN	M83513/02-BH	M83513/02-BP
21P	Plug	M83513/01-CN	M83513/01-CC	M83513/01-CP
21S	Receptacle	M83513/02-CN	M83513/02-CC	M83513/02-CP
25P	Plug	M83513/01-DN	M83513/01-DC	M83513/01-DP
25S	Receptacle	M83513/02-DN	M83513/02-DC	M83513/02-DP
31P	Plug	M83513/01-EN	M83513/01-EC	M83513/01-EP
31S	Receptacle	M83513/02-EH	M83513/02-EC	M83513/02-EP
37P	Plug	M83513/01-FN	M83513/01-FC	M83513/01-FP
37S	Receptacle	M83513/02-FN	M83513/02-FC	M83513/02-FP
51P	Plug	M83513/01-GN	M83513/01-GC	M83513/01-GP
51S	Receptacle	M83513/02-GN	M83513/02-GC	M83513/02-GP
100P	Plug	M83513/01-HN	M83513/01-HC	M83513/01-HP
100S	Receptacle	M83513/02-HN	M83513/02-HC	M83513/02-HP

Glenair連接器是全球知名的高端品牌，廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司，授權代理銷售Glenair產品，并提供技術支持。歡迎咨詢。
