　　1. 產品概述

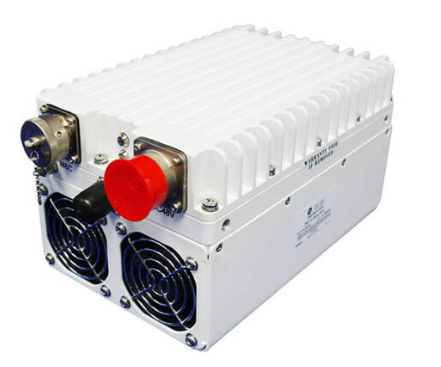

　　產品名稱： MEDIBKU040S

　　產品類型： Ku波段上變頻器

　　額定輸出功率： 40W (飽和功率最小值 46 dBm)

　　產品系列： MEDIAN 系列 BUC

　　制造商：Norsat International Inc.

　　2. 關鍵性能參數

　　頻率范圍：

　　輸出頻率： 14.0 – 14.5 GHz

　　本振頻率： 13.05 GHz

　　輸入頻率： 950 – 1450 MHz

　　增益：

　　標稱增益： 65 dB

　　增益平坦度：

　　全標準頻帶內：±1.5 dB

　　全擴展頻帶內：±2.0 dB

　　36 MHz 帶寬內：±0.5 dB

　　增益溫度穩定性： ±1.5 dB

　　增益調節范圍： 20 dB

　　相位噪聲 (SSB，最大值)：

　　1 kHz 偏移：-73 dBc/Hz

　　10 kHz 偏移：-83 dBc/Hz

　　100 kHz 偏移：-93 dBc/Hz

　　1 MHz 偏移：-103 dBc/Hz

　　線性度與雜散：

　　三階互調 (IM3)：

　　在額定功率回退 3 dB 時：25 dBc

　　在額定功率回退 6 dB 時：30 dBc

　　輸出雜散： -55 dBc (最大值)

　　電壓駐波比：

　　輸入 VSWR： 1.5:1

　　輸出 VSWR： 1.25:1

　　參考信號：

　　外部參考頻率： 10 MHz

　　參考信號電平： -5 dBm 至 +5 dBm

　　3. 電氣與功率參數

　　輸入電壓： +36 至 +72 VDC (標稱 48 VDC)

　　可選：通過同軸電纜饋電 (IFL) 提供 48 VDC

　　功耗：

　　額定功率時：300W

　　額定功率回退 3 dB 時：270W

　　4. 物理與機械特性

　　尺寸 (長 x 寬 x 高)： 206 mm x 136 mm x 117 mm

　　重量： 4.5 kg

　　工作溫度： -30°C 至 +55°C

　　連接器：

　　射頻輸入： Type-N， 母頭

　　射頻輸出： WR75-G (帶槽波導)

　　監控與控制： PT02E-14-19P (對應 MS3112 系列)

　　直流電源輸入： MS3102E-10SL-4P (文檔機械圖部分提及)

　　指示燈： 紅色、黃色 LED

　　散熱方式： 強制風冷 (機械圖標注進風口與出風口)

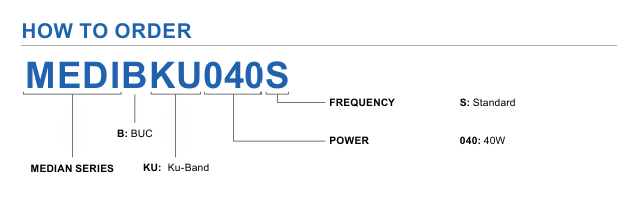

　　5. 訂購信息

Norsat公司是通信解決方案的提供商，公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資，Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司，優勢代理銷售Norsat產品，歡迎咨詢。
