RFCI High Power RF Isolator 100W+ | 高功率射頻隔離器100W-500W

發布時間：2026-03-24 14:50:07     瀏覽：194

　　在高功率射頻系統中(如雷達、通信基站、電子對抗系統)，反射信號對功率放大器(PA)的損害極其嚴重。

　　RFCI推出的100W+高功率射頻隔離器(High Power Isolator)，專為高功率應用設計，具備：

　　·高功率承載能力(100W–500W+)

　　·高隔離度(≥20dB)

　　·低插入損耗

　　·優異散熱設計

　　→是保護功放、提升系統穩定性的關鍵器件。

RFCI高功率射頻隔離器100W+

　　為什么高功率系統必須使用隔離器?

　　在沒有隔離器的情況下：

　　? 功放過熱甚至燒毀

　　? 系統駐波(VSWR)惡化

　　? 信號嚴重失真

　　? 系統穩定性下降

　　→加入RFCI高功率隔離器后：

　　? 吸收反射功率

　　? 提高系統穩定性

　　? 延長設備壽命

　　 RFCI高功率隔離器型號及參數

型號頻率范圍 (GHz)插入損耗 (dB)隔離度 (dB)正向功率 (W)反向功率 (W)峰值功率接口類型
RFSL15021.3 – 1.80.3 – 0.422 – 25150301 kWN同軸
RFSL38362.9 – 3.10.3 – 0.422 – 25100201 kWSMA同軸
RFSL12021 – 20.3 – 0.420 – 23100201 kWSMA / N同軸
RFSL89757 – 12.40.5 – 0.619 – 2025（可定制100W+）50.25 kWSMA同軸
RFSL8986（HP版本）2.3 – 60.7 – 0.814 – 1550–100（可定制）200.5 kWSMA同軸
Waveguide Series（波導型）2 – 18+≤0.5≥20200W–500W+高高波導接口波導

　　關鍵技術參數(Typical Specs)

參數范圍
功率范圍100W – 500W+
插入損耗≤0.5 dB
隔離度≥20 dB
VSWR≤1.25
冷卻方式自然散熱 / 散熱片
接口SMA / N / 波導
工作溫度-40°C ～ +85°C

　　FAQ

　　1?? 什么是高功率隔離器?

　　指功率≥100W的射頻隔離器，用于保護高功率系統。

　　2?? 100W夠用嗎?

　　建議選擇≥1.5倍系統功率，例如150W更安全。

　　3?? 高頻系統用什么接口?

　　推薦2.92mm或波導接口。

　　4?? 是否支持500W以上?

　　支持，RFCI可提供波導高功率方案。

　采購與技術支持(CTA)

　　我們提供：

　　? RFCI高功率隔離器全系列

　　? 替代DiTom / Renaissance方案

　　? 定制設計支持

　→獲取RFSL1502 / RFSL3836報價與庫存信息，歡迎聯系我們。RFCI是一家專業生產射頻(RF)環行器和隔離器的公司，產品覆蓋了從50 MHz到20 GHz的頻率范圍，廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品，歡迎咨詢了解。

推薦資訊

  • Norsat LNAKA10SP: 高性能單頻Ka波段低噪聲放大器
    Norsat LNAKA10SP: 高性能單頻Ka波段低噪聲放大器 2024-11-27 09:01:17

    Norsat的LNAKA10SP是一款高性能單頻Ka波段低噪聲放大器（LNA），專為在17.20至18.20 GHz頻率范圍內提供卓越的信號放大和低至1.5 dB的噪聲系數而設計。其關鍵特性包括50至60 dB的轉換增益、4 dB的增益平坦度、+5 dBm的輸出1dB壓縮點以及IP 67防護等級，確保在惡劣環境下耐用。該LNA支持+12至+24V直流電源，配備MS3112E10-6P輸入連接器和WR 42波導法蘭，尺寸為60.0 x 45.0 x 103.6 mm，重量0.45 kg，適用于衛星通信和雷達等高性能系統。

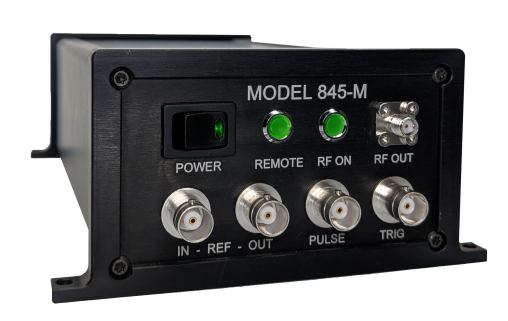

  • Model 845-M低噪聲微波合成器BNC
