- 產品詳情
相關型號：
| Part Number | Configuration | Frequency | Loss | Isolation | VSWR | Size |
| 18A6BAY | 24x12 Non-Blocking Matrix | 0.4 - 6 GHz | 3 dB | 50 dB | 1.3 | 19 X 30 X 15.5 inches |
| 18A1NAJ | 3x4 Switch Matrix | 0.02 - 0.1 GHz | 2.5 dB | 60 dB | 1.4 | 16.5 x 21 x 1.75 inches |
| 18A4NAJ | 3x4 Switch Matrix | 0.9 - 3 GHz | 2.5 dB | 60 dB | 1.4 | 16.5 x 21 x 1.75 inches |
| 18A7NA | Rf Head-End Switch Matrix | 2 - 6 GHz | 3 dB | 90 dB | 1.32 | 19 X 21 X 3.47 inches |
| 18A7NAC | Rf Switching Unit | 0.7 - 18 GHz | 5 dB | 90 dB | 1.8 | 22 X 19 X 12.25 inches |
| 18A8BD | 6x12 Switch Matrix Blocking | 0.02 - 8 GHz | 4 dB | 20 dB | 1.8 | 20 X 19 X 8.63 inches |
| 18A6BBE | 38x2 Switch Matrix | 0.0001 - 1.7 GHz | 1 dB | 55 dB | 1.5 | 17 X 10 X 24 inches |
| 18A7BBK | 8x8 Switch Matrix | 0.5 - 18 GHz | 3.5 dB | 65 dB | 1.5 | 18.84 X 22.88 X 8.72 inches |
| 18A6BAR | 12x96 Solid State Matrix | 0.6 - 6 GHz | 3.5 dB | 80 dB | 1.4 | 19 X 36 X 29.72 inches |
| 18A7NAJ | 3x4 Switch Matrix | DC - 6 GHz | 2.5 dB | 75 dB | 1.3 | 19 X 21 X 1.75 inches |
| 18A7NB | Switch Matrix | DC - 18 GHz | 5 dB | 55 dB | 1.5 | 9 X 11 X 3.5 inches |
| 18A4NAA | Rf Head-End Switch Matrix | 2.4 - 2.485 GHz | 2 dB | 90 dB | 1.8 | 19 X 21 X 3.47 inches |
| 18A4NAD | 6x6 Solid State Matrix | 0.03 - 2.5 GHz | 91 - 1 dBdB | 75 dB | 1.5 | 30 X 19 X 12.25 inches |
| 18A5NAA | 3x4 Switch Matrix | 3 - 6 GHz | 2.5 dB | 60 dB | 1.4 | 16.5 x 21 x 1.75 inches |
| 18A6BAW-1 | 16x8 Solid State Matrix | 0.6 - 6 GHz | 2.5 dB | 25 dB | 1.4 | 19.00 X 20.85 X 8.66 inches |
| 18A6BAX | 28x2 Switch Matrix | 0.776 - 5.925 GHz | 3 dB | 45 dB | 1.45 | 19 X 23 X 16 inches |
| 18A6BAQ | 8x8 Solid State Matrix | 0.6 - 6 GHz | 3 dB | 80 dB | 1.4 | 19 X 17.08 X .697 inches |
| 18A4NAC | 12x12 Switch Matrix | 0.03 - 2.5 GHz | 3 dB | 70 dB | 1.6 | 30 X 19 X 14 inches |
| 18A2NAB | 3x4 Switch Matrix | 0.1 - 1 GHz | 2.5 dB | 60 dB | 1.4 | 16.5 x 21 x 1.75 inches |
| 18A6BAB | 4x48 Dual Solid State Matrix | 0.7 - 6 GHz | 5 dB | 35 dB | 1.67 | 30 X 19 X 12.25 inches |
| 18A7NAG | Dac / Adc Switch Matrix | DC - 0.1 GHz | 0.1 dB | 90 dB | 1.25 | 19 X 15.25 X 3.5 inches |
| 18A6BAF | 8x96 Solid State Matrix | 0.6 - 6 GHz | 5 dB | 80 dB | 1.4 | 30 X 19 X 25.64 inches |
| 18A6BAV-2 | 16x16 Non-Blocking Switch Matrix | 1 - 6 GHz | 3.5 dB | 80 dB | 1.5 | 19 x 14 x 22 inches |
| 18A6BBH | 24x4 Switch Matrix | 0.4 - 6 GHz | 2.5 dB | 60 dB | 1.5 | 19 X 24 X 8.5 inches |

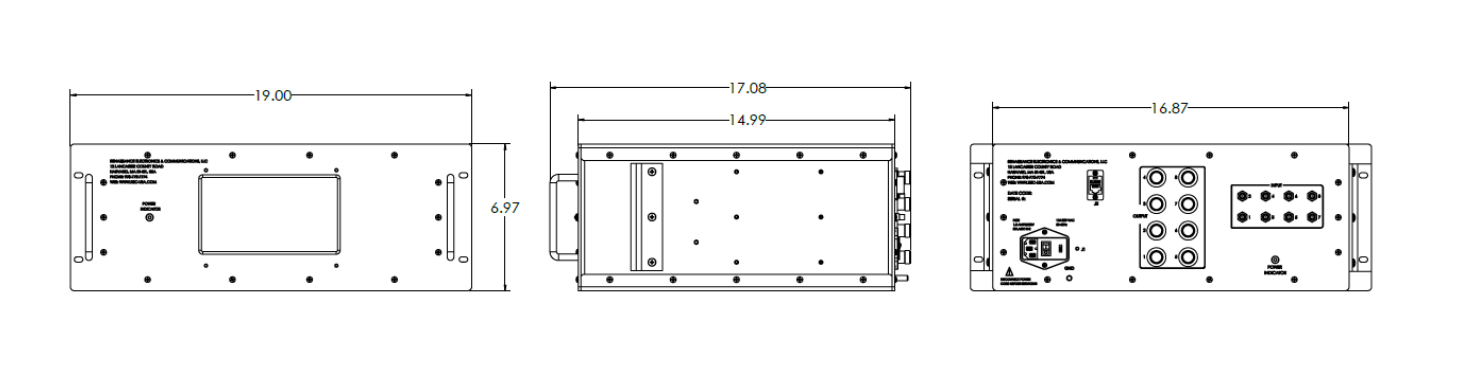

Renaissance Electronics & Communications, LLC 提供的18A6BAQ是一款8x8固態開關矩陣，設計用于滿足5G ATE(自動測試設備)切換解決方案的嚴格標準。這款開關矩陣提供寬頻帶性能，并支持嚴格的通道間隔離。以下是18A6BAQ固態開關矩陣的主要規格和特點：
規格：
頻率范圍：400 – 6000 MHz
插入損耗：典型值為15 dB
電壓駐波比(VSWR)：1.4 : 1
最大功率：30 dBm
控制方式：以太網(TCP/IP)與SCPI命令
用戶界面：觸摸顯示屏
特點與優勢：
寬頻帶操作：400 – 6000 MHz的工作帶寬，支持低于毫米波的5G頻率(低頻和中頻)。
手動控制：配備LCD觸摸屏顯示器，便于手動控制。
遠程控制接口：通過以太網(TCP/IP)和HTTP服務器實現遠程控制。
快速切換時間：基于 MMIL(單片微波集成電路)的固態開關，提供快速切換時間。
可定制性：可以根據輸入/輸出需求進行定制，以擴展或縮減規模。
這款開關矩陣適用于需要高速、高可靠性和遠程控制能力的5G測試和測量應用。
