- 產品詳情
Sensata DSU9H 與 DSU9X 系列增量式安全編碼器專為高安全等級工業應用而設計，符合 SIL3(IEC 61508)和 PLe(ISO 13849) 功能安全要求，可用于安全電機反饋系統和工業運動控制場景。產品采用堅固耐用的重載結構設計，具備優異的抗沖擊、抗振動性能，廣泛應用于鋼鐵、造紙、木材加工、起重設備、自動導引車(AGV)、包裝設備及工業自動化生產線等領域。
DSU9H采用鋁合金外殼，DSU9X采用不銹鋼外殼，能夠適應惡劣工業環境，為關鍵設備提供高精度、高可靠性的速度與位置反饋解決方案。
產品特點
符合 SIL3 / PLe 功能安全認證要求
支持 IEC 61800-5-2 安全電機反饋應用
90mm重載型結構設計，適用于嚴苛工業環境
提供鋁合金(DSU9H)和不銹鋼(DSU9X)版本
標準30mm通孔軸設計，可選減徑套筒
分辨率最高可達 2048 PPR
支持 TTL/RS422、HTL Push-Pull、1Vpp Sine/Cosine輸出
工作溫度范圍 -20℃~+85℃
防護等級最高可達 IP66
具備優異的抗沖擊和抗振動性能
提供電纜和連接器多種輸出方式
主要參數
| 參數 | 規格 |
| 安全等級 | SIL3 / PLe |
| 最大分辨率 | 2048 PPR |
| 工作溫度 | -20℃ ~ +85℃ |
| 防護等級 | IP65（DSU9H）/ IP66（DSU9X） |
| 工作電壓 | 5VDC 或 11~30VDC |
| 最大轉速 | 6000 RPM（DSU9H） |
| 輸出類型 | TTL、RS422、HTL、1Vpp |
| 軸徑 | 30mm通孔軸 |

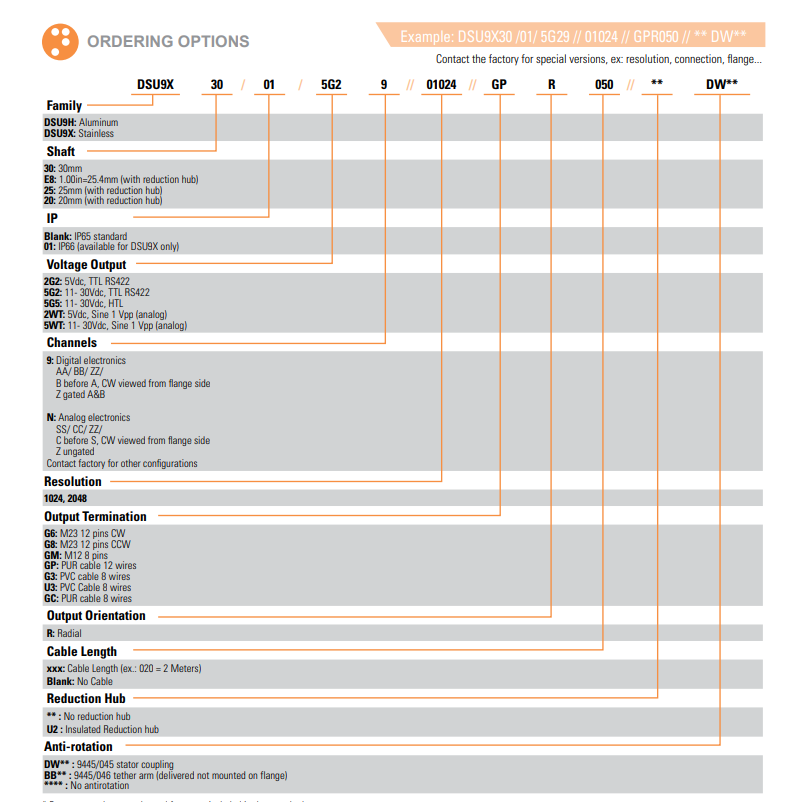

| Product Number | Body Diameter | Shaft/Bore | Stainless | Actual Resolution | IP Rating |
| DSU930-1024-001 | 90mm | 30mm | N | 1,024ppr | IP65 |
| DSU930-1024-013 | 90mm | 30mm | N | 1,024ppr | IP65 |
| DSU930-1024-018 | 90mm | 30mm | N | 1,024ppr | IP65 |
| DSU930-2048-009 | 90mm | 30mm | N | 2,048ppr | IP65 |
| DSU930-2048-012 | 90mm | 30mm | N | 2,048ppr | IP65 |
| DSU930-2048-013 | 90mm | 30mm | N | 2,048ppr | IP65 |
| DSU9X | 90mm | 30mm | Y | 2,048cpt | IP69K |
